Внутрипольные конвекторы

Внутрипольный конвектор у окна в пол: зачем он нужен

Окно от пола до потолка красиво, пока от него не тянет холодом. Внутрипольный конвектор решает это незаметно: короб с теплообменником прячут в стяжку, а наружу выходит только решётка. Вид из окна открыт, раздвижные двери ездят свободно. Тёплый воздух поднимается вдоль стекла и работает как завеса — окно не потеет, сквозняка у пола нет.

Их ставят в квартирах и домах с панорамными окнами, в зимних садах, у витрин, в холлах и возле бассейнов. Пришлите план — подберём длину, глубину и решётку бесплатно.

Размеры внутрипольного конвектора: глубина, ширина, длина

Начните с глубины. Короб должен уместиться в пол вместе с подложкой и чистовым покрытием. Тонкие модели выручают, когда стяжка низкая, но помните: чем глубже и шире короб, тем крупнее теплообменник и тем больше тепла.

Длину берите по окну. В расчётах тепловой завесы у витража (АВОК) длину прибора принимают равной длине проёма. По тем же расчётам, если конвектор стоит не дальше 400 мм от стекла, тёплый воздух доходит до самого верха остекления. Окно длиннее самой длинной модели? Поставьте несколько коробов в ряд.

Нишу в стяжке делают с запасом. КЗТО советует ширину на 50 мм больше корпуса (по 25 мм с каждой стороны), а глубину — на 5–25 мм больше его высоты.

С вентилятором или без: какой конвектор в пол выбрать

Если планируете вентилятор, кабель к трансформатору и термостату заложите заранее. Один блок питания тянет несколько конвекторов — его мощность считают по сумме вентиляторов. КЗТО требует провод сечением от 1,5 мм² для 24 В и от 0,75 мм² для 220 В.

Из чего состоит конвектор: теплообменник, короб, решётка

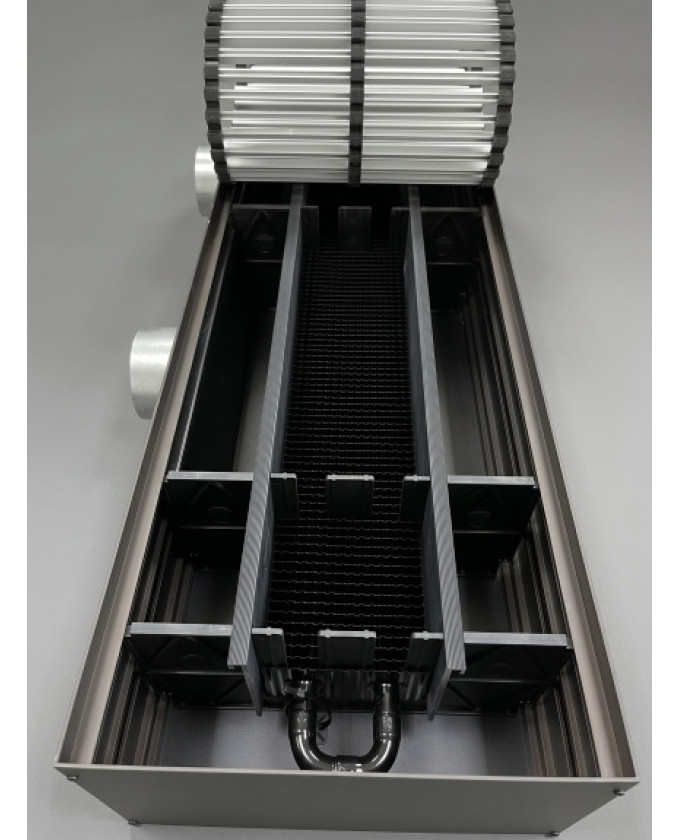

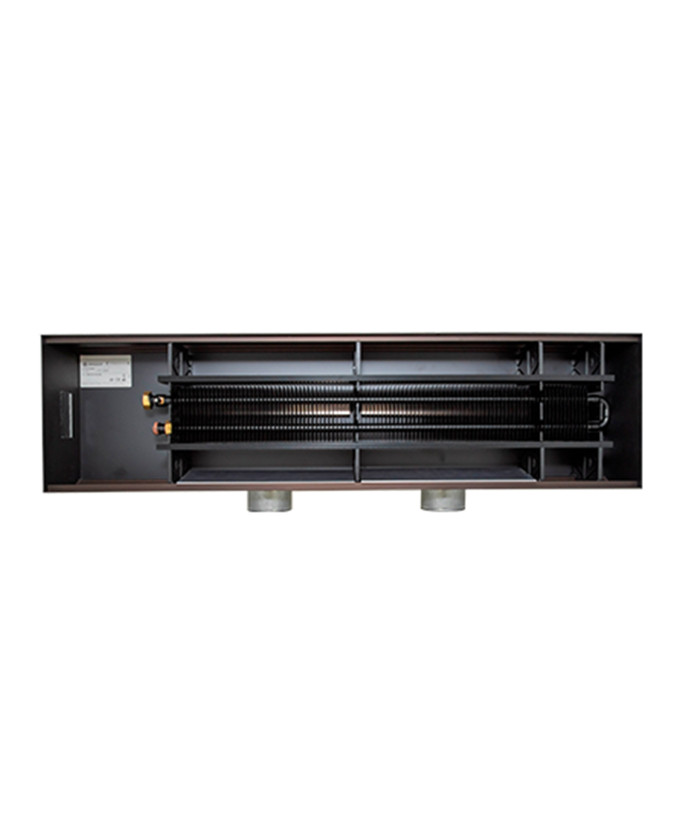

Теплообменник медь-алюминий

Почти все внутрипольные конвекторы делают с медной трубой и алюминиевыми ламелями. Медь не ржавеет и хорошо передаёт тепло, а лёгкое алюминиевое оребрение даёт большую площадь нагрева. Такой теплообменник работает и с центральным отоплением, и с котлом. Давление и предельная температура — в карточке модели.

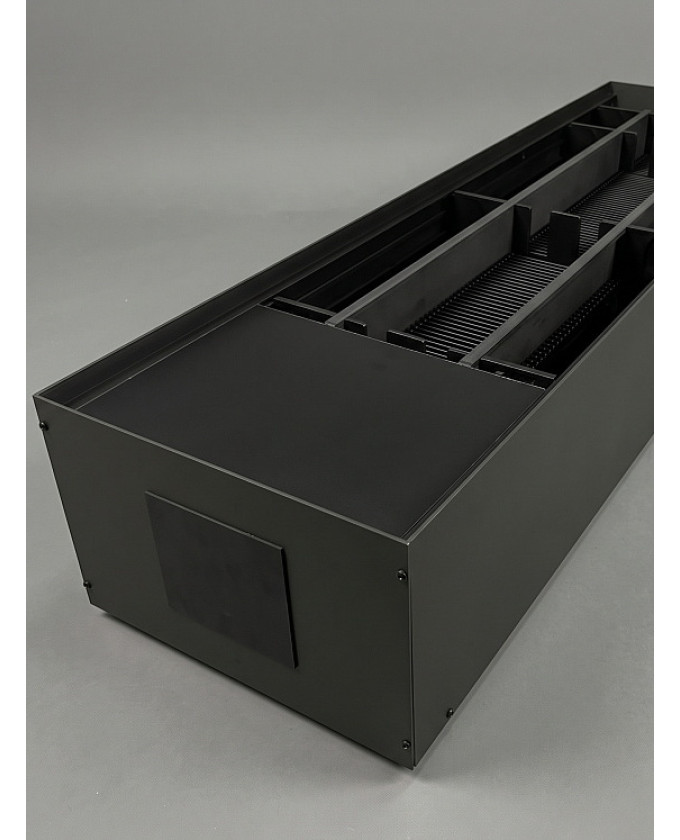

Короб: оцинковка или нержавейка

В жилую комнату хватит оцинкованного короба с полимерным покрытием. У бассейна, в зимнем саду или у входной двери, где на пол попадает вода и его моют, нужна нержавейка и дренажное отверстие. Например, «Бриз Нерж» от КЗТО или короба Varmann с дренажными отводами Rp 1/2". Хлор и морская вода разъедают покрытие, а сливать в конвектор воду из бассейна как в переливной канал нельзя.

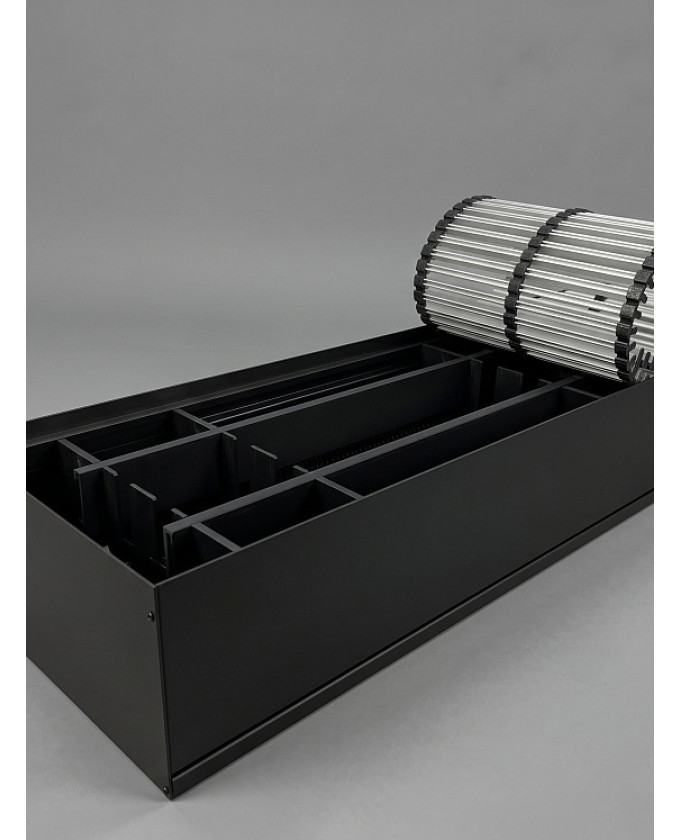

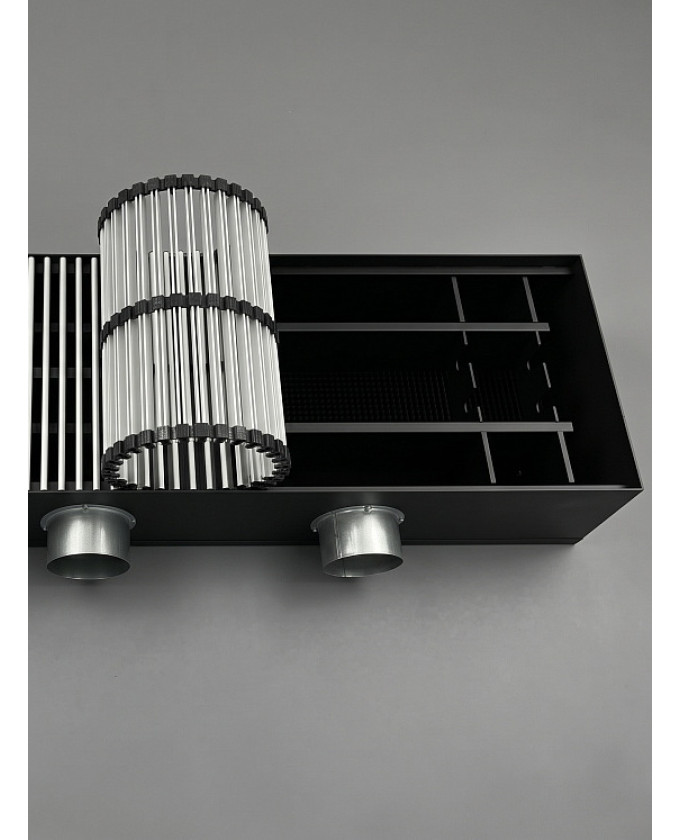

Рулонные и линейные решётки

Рулонная решётка — поперечные планки на шнуре или пружине. Её сворачивают и убирают за секунды, когда надо пропылесосить. Линейная — жёсткая, с продольными планками: выглядит строже и лучше держит нагрузку, если по ней часто ходят. Решётки бывают из анодированного алюминия разных цветов, из дерева и нержавейки. Шов между коробом и полом закрывает окантовочный профиль.

Мощность внутрипольного конвектора у панорамного окна

Если других приборов в комнате нет, конвектор должен закрыть все теплопотери. Отталкивайтесь от 100 Вт на 1 м² и добавьте запас на большое окно. Если он нужен только как барьер от холода, достаточно мощности, которая покрывает потери через стекло.

Как монтируют внутрипольный конвектор

Короб ставят до стяжки. Регулировочными винтами его выводят в уровень так, чтобы верх совпал с будущим чистовым полом. Пока идут работы, сверху лежит монтажная крышка — раствор внутрь не попадёт. Подключают прибор гибкими шлангами или трубами на разъёмных соединениях и обязательно ставят краны. Тогда теплообменник можно снять, не сливая систему.

По инструкции КЗТО корпус выравнивают винтами (ход 0–20 мм) и крепят к основанию. Под днище и вокруг короба заливают жидкий цементный раствор минимум на 1/3 высоты, без пустот, дальше — обычный. До заливки систему заполняют и опрессовывают. Если сверху будет паркет или ламинат, оставьте шов 2–3 мм и заполните его силиконом.

Частые вопросы о внутрипольных конвекторах
